2019年山东省春季高考技能考试电工电子类专业样题
（考试时间60分钟，总分230分）
现场编号 测试序号 印制电路板编号
注意事项
1.严禁考生私自送电，严禁带电操作（通电调试除外）。
2.考生要服从监考人员安排，遵守考场纪律，身着工装且不能带有显示考生和学校信息的标志。
3.考生自备工具包括：电烙铁、烙铁架、吸锡器、一字型螺丝刀（Ф2mm）1把、尖嘴钳、斜口钳、镊子、万用表、文具（签字笔、铅笔、直尺和橡皮）等，考生可自备焊锡丝和松香。考场提供备用工具、焊锡和松香。禁止考生携带电动工具进入考场，禁止考生携带元器件及印制电路板进入考场。在考试正式开始前，先清点和检查工具，不允许做考题范围内的工作。
4.在考试开始后，考生接通实验台电源检查仪器仪表、接通电烙铁电源前，无须举手示意考评员。
5.考生在对电路板进行通电测试前需注意：实验台上方设有提示牌，若提示牌为绿色的“允许通电测试”状态，考生可以进行电路通电测试，若提示牌为红色的“禁止通电测试” 状态，考生进行电路通电测试前必须举手示意考评员，在考评员检查同意后方可进行。
6.视力较差的考生建议携带放大镜，以便辨认元器件标号、参数。
7.元器件标号及极性以电路原理图、印制电路板图为准。
8.考试时间结束，考生须停止一切操作，在考评员记录完毕后，由监考人员安排有序退场。
项目名称：交通信号灯控制器的组装与测试
使用电烙铁、焊锡丝、松香等工具和材料，焊接一套由单片机控制的交通信号灯控制器。考场提供已经烧录完整控制程序的单片机芯片，要求根据试题给出的部分C语言控制程序对电路进行调试，实现试题指定的电路功能。焊接完成后，正确使用直流稳压电源、万用表、示波器测试电路性能，并按要求在试卷上做好记录。
一、安装焊接操作
1．清点元器件、检查仪器仪表
开考15分钟内，根据元器件材料清单（略）从元器件袋中选择合适的元器件。清点元器件数量，目测元器件有无缺陷，并按要求做好标记。多余元器件要装回元器件袋，否则扣分。通电检查工作台直流稳压电源、示波器是否完好，检查两根电源连接线是否完好，检查工作台上配备的单片机芯片外观是否完好。如有问题应及时举手示意考评员处理，如不声明则视为元器件齐全、仪器仪表完好。检查完毕后断开示波器电源，断开工作台上各电源模块开关，保持工作台电源总开关处于接通状态。
2．检测元器件
用万用表测量等方法检测元器件的性能，目测印制电路板有无缺陷，并按要求做出标记，如有问题则举手示意考评员处理。
3．焊前预处理
根据需要，使用辅助工具，对元器件引脚进行焊接前的镀锡、成型等预处理。
4．识读技术文件
正确识读整机电路原理图、印制电路板图，明确各元器件的安装位置及极性。
5．装配焊接
（1）交通信号灯控制电路的装配焊接

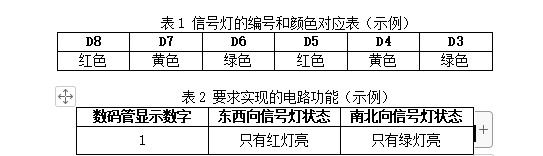

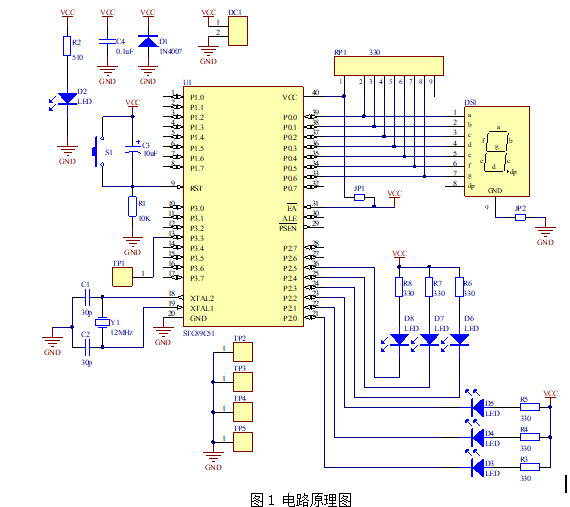

按照图1所示电路原理图（JP1和JP2为杜邦线），在印制电路板上装配、焊接元器件，装配焊接要符合工艺要求。D3、D4、D5三个LED作为东西向信号灯，D6、D7、D8三个LED作为南北向信号灯，以上六个信号灯的颜色根据表1设置。
（2）单片机P1口接地线的装配焊接
考生需要根据表2所示的电路功能，分析附件1所示C语言控制程序，确定单片机P1口哪三个引脚需要接地，将相应的引脚序号填入试卷对应的表格中，并完成电路装配焊接。
注：P1口需要接地的三个引脚用杜邦线分别与TP3、TP4和TP5三个接地点焊接。
二、产品测试
通过PCB接线端子接入工作台5V直流电源，对电路进行测试。用示波器检测指定测试点的波形，并做好记录。
电路测试完毕，将示波器测量线从电路上断开，举手向考评员示意。考评员示意“记录完毕”后，考生按要求做好实验台整理工作后离开考场。
注意：考生举手向考评员示意应慎重，对电路最后的工作情况，考评员只记录一次，在考评员发出“记录完毕”指令后，考生须立即按要求做好实验台整理工作后离开考场。
说明：电路原理图中符号为“

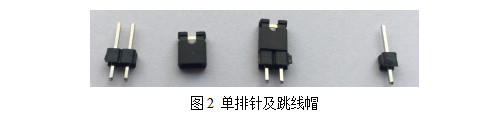

”的开关在实际电路中采用2针单排针加跳线帽代替，标号含有“TP”字样的测试点根据试题要求焊接1针单排针或杜邦线。单排针及跳线帽如图2所示。
三、安全文明生产
考试过程中考生要严格遵守安全用电操作规范和仪器设备的操作规程，若提示牌为红色的“禁止通电测试”状态，考生进行电路通电测试前必须举手示意考评员。考生应着装整齐，规范操作，工位整洁，不损坏工具、设备，不浪费耗材。考试结束后按顺序关断电源，整理工位，将工具放回原位。
四、考场配置条件
考场提供工作台、设备和考试器材等。
1．工作台

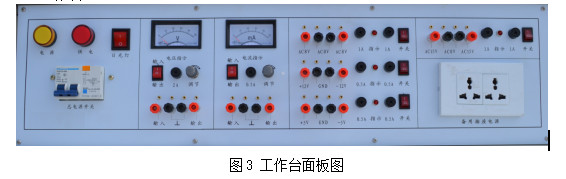

考试工作台面板如图3所示，配置有两路可调直流电源，+5V、+12V直流稳压电源，双8V交流电源，双15V交流电源，220V交流电源，以及开关、指示灯、显示仪表等。

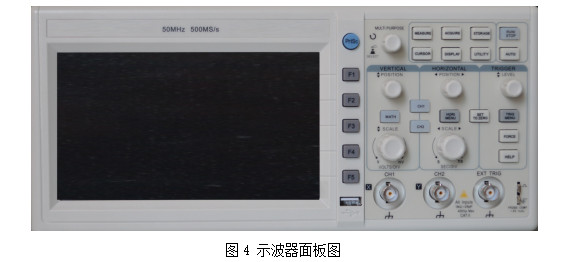

2．示波器
附件1 部分C语言控制程序示例
#include<reg51.h>
void delay(unsigned int z); /*延时子函数，Z=1000时延时约为1秒*/
//省略部分程序
void main( )
{
//省略部分程序
while(1)
{
P1=0xff;
if(P1==0x57){P2=0x33;P0=0x06;}
else if(P1==0xba){P2=0x1e;P0=0x06;}
else if(P1==0xec){P2=0x33;P0=0x5b;}
else if(P1==0xd9){P2=0x1e;P0=0x5b;}
//省略部分程序
else
{P0=0x7f;
P2=0x00;
delay(300);
P2=0xff;
delay(300);
}
}
}
//省略部分程序
